天正给排水软件

　　天正给排水软件，通过数据集成、标准集成的方式使其具有植入数据信息、承载信息、扩展信息等特点，具备了BIM应用的相关特性。给排水软件具备便捷而完备的室内部分，可以快速布置平面图、生成系统图并进行各系统的计算。完善的室外部分，可让设计师在符合设计要求的前提下快速完成图纸绘制，尤其是室外复杂管线系统的计算更加快捷、准确。

　　软件特色：

　　一、室内设计

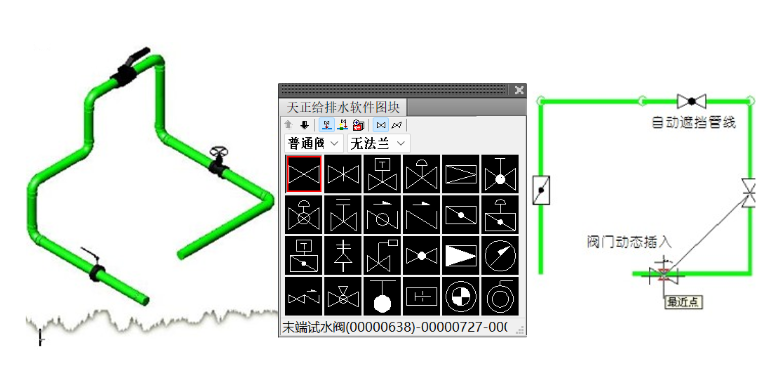

　　智能化管线系统

　　管线设置中提供强大的自定义管线系统功能，可根据设计要求自定义管线名称、线宽、线性、管材等信息，并可将自定义信息应用于绘制管线、绘制立管、系统生成等功能中。软件采用三维管道设计，自动生成管道节点，模糊的操作实现管线与设备、阀门的精确连接，自动完成遮挡处理，并保持单个管线的整体性;当交叉管线之间、管线与设备、文字的位置发生变化时，系统会自动更新遮挡处理。

　　快速管连洁具

　　通过定义洁具功能可对洁具进行类型筛选，并根据软件中录入的最新版《卫生器具安装图集》(09S304)中的洁具信息进行参数赋值，通过快连洁具功能可一键框选完成管线与洁具的连接，使洁具图形参数化，并自动识别洁具类型，充分考虑给水明装与暗装的需求与连接样式的差异性，考虑多管道交叉碰撞检查问题，使图纸既符合规范要求又美观整洁。

　　系统图生成

　　软件可自动生成系统图，同时提供一系列修改工具方便实现系统图的完善;读取系统图信息进行公建给水水力计算，出计算书并完成图中管径标注。用户可以按自己的需要进行个性化设置，标注文字大小，标注风格，管道线宽、颜色、线型，立管圆圈大小等，极大的方便不同用户的需求。

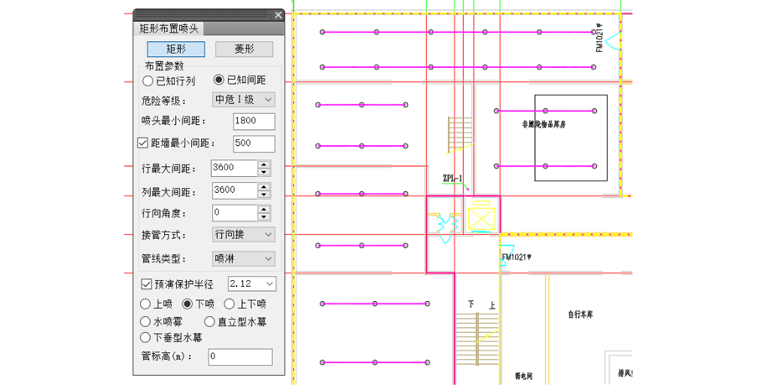

　　喷淋与消防

　　消火栓系统设计，可选择单栓、双栓及其接管方式，消防管线自动搜索消火栓接线点完成连接，标注管径后可直接进行系统水力计算，输出计算书。消防计算参照《消防给水及消火栓系统技术规范》GB50974-2014;喷淋计算参照《自动喷水灭火系统设计规范》GB50084-2017。

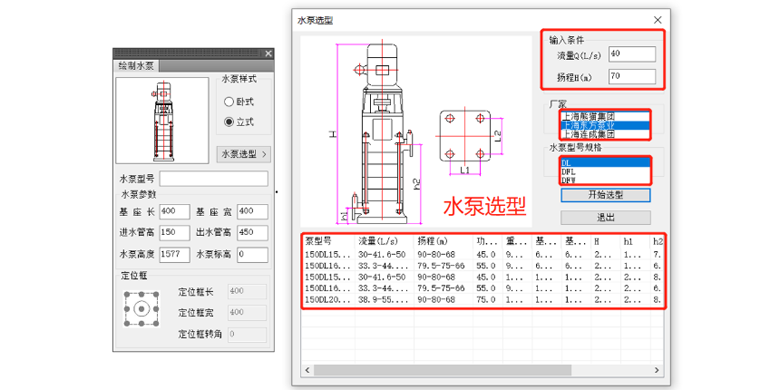

　　水泵水箱间

　　可进行水泵选型、水泵水箱间平面图的绘制，使用剖面生成命令自动生成剖面图。除此之外，还可以进行双线水管的绘制，阀门布置等。提供水泵房可以进行整体三维的观察。

　　海绵城市设计模块

　　可针对海绵城市设计进行管理和计算，支持自定义实体海绵对象

　　专业计算

　　软件提供了大量的专业计算功能，可以读取图纸信息进行例如给水、排水水力计算等，输出计算书，自动完成图中管径标注。

　　建筑给水系统水力计算  排水系统水力计算  自动喷淋灭火系统水力计算  消火栓系统水力计算  日用水量计算  水箱容积计算  气压水管计算  贮水池计算  减压孔板计算

　　灭火器计算  消火栓栓口压力计算  住宅简算  气体灭火计算

　　二、室外设计

　　室外井、雨水口等布置简单快捷，多种布置方式。管线绘制传承了室内模块的优点，使用户在绘制时即可实时检查管道埋深。池体的选择多种多样，插入也非常方便，还能够自动追踪管线方向和断线。可自动计算污泥容积，软件提供化粪池国标图集查询池体尺寸样式。

　　支持雨、污管网的水力计算和纵断标高计算。以雨水管网为例，只需定义井的汇流面积、径流系数、重现期和汇流时间，就可进行管径坡度初算并将结果返回标注图中;用户可根据需要直接在计算对话框中修改管径、坡度、再进行水力参数校核的复算并最终能输出WORD形式计算书;点取主干管的起始、终止井，自动完成纵断面图的绘制。

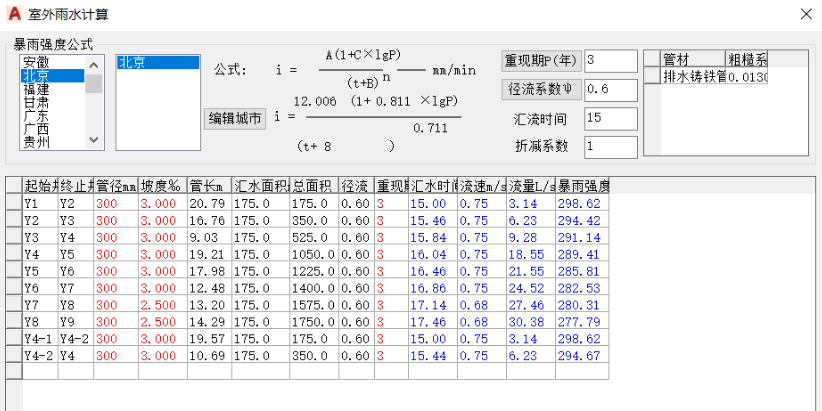

　　室外雨水计算

　　用户只需定义井的汇流面积、径流系数、重现期和汇流时间，就可进行管径坡度初算并将结果返回标注图中;软件收录了全国主要城市的暴雨强度公式，用户也可通过添加城市并确定其暴雨强度公式参数。

　　管网埋深模块

　　一步即可计算整个管网系统的埋深。减轻大量工作量，且计算过程可自动校验管网是否满足最小覆土厚度要求。

　　小区污水计算

　　通过污水流量功能在进行室外污水计算之前，确定每井的污水流量。给出每个井的流量，污水流量会显示在井上，可以方便查阅井流量的定义情况或直接修改井流量。 自动进行室外污水水力计算。

　　室外管线综合

　　交叉检查命令可以检测室外管道之间的碰撞。不单单是真实的管道碰撞软件可以检测出来，即便是管外皮小于规定间距的管道，软件也可以将其碰撞的位置检测出来。软件会自动根据标高和管径信息搜索出管线交叉或碰撞的位置。管道交叉处红叉表示，管道在空间位置上交叉，但未发生碰撞，可通过对象查询井底标高判断管道的具体位置;管道交叉处黄叉表示，管道在空间位置上发生碰撞，可通过对象查询井底标高并可修改，重新埋深计算后，达到规定距离要求。

　　交叉检查命令同时支持对选择范围内的交叉碰撞点根据“降落管”的选择条件对某一点进行下降，并且下降可分为该点下降(不降)，全部下降(不降)，并且某点下降后会对选择范围内的所有交叉点进行再次的搜索，以再次确定交叉碰撞点的位置，交叉检查的碰撞点下降除对该点产生影响，也会根据情况对该点下游的管线产生连带下降影响。

　　三、天正二三维一体化设计

　　在高效快捷的进行二维图纸绘制时，三维模型同步完成，快速实现由二维平面到三维模型的自由切换，二维三维同步完成碰撞检查。

　　软件实现任意角度的剖切功能，将真实的三维信息自动剖切成施工图
